转速传感器CS-1 G-065-05-01 拆装规范:

1. 拆转速传感器前,用塞尺进行轴向方向和径向方向的间隙测量,记录读数。这些读数用于安装新传感器时确保其位置不变,避免因位置变化带来的测量误差。

2. 拆下旧传感器前,先断开所有连线,避免传感器损坏。使用六角扳手拆下传感器固定螺栓,小心将传感器从测量轴上拆下。

3. 检查新传感器外观,确认无损坏。电阻值应与规定相符。传感器测量面应清洁无磨损。

4. 使用塞尺将新传感器安装在原位置。轴向和径向方向的间隙应控制在0.5-1毫米内。安装时传感器应与测量轴表面平行,且避免测量面受压变形。

5. 固定传感器,拧紧螺栓。螺栓拧紧时均匀、轻手,避免过分用力导致传感器损坏。拧紧后用塞尺再次检查间隙,确保未变化。

6. 分别用万用表测试新传感器的电阻值和绝缘电阻,确保符合规定。如果不符合,更换传感器。

7. 连接信号线及屏蔽线。线路应敷设在低电场环境,与强电磁场隔离。接地点应可靠接地。

8. 转速测试及校准。测试传感器输出信号电平及波形,确认符合要求后对测量系统进行全面校准。

按上述步骤拆装转速传感器,可保证测量精度及系统工作可靠性。传感器位置变化是导致测量误差的主要原因,所以应严格控制安装位置,以获取准确的测量结果。

订货号：CS-1

详细参数：G-065-05-01

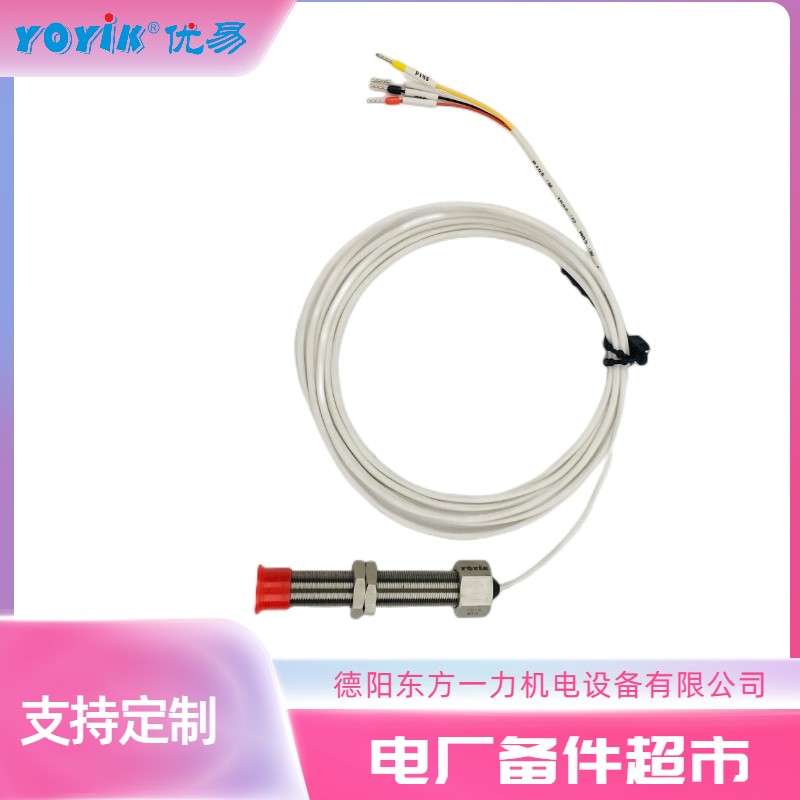

产品详图：
