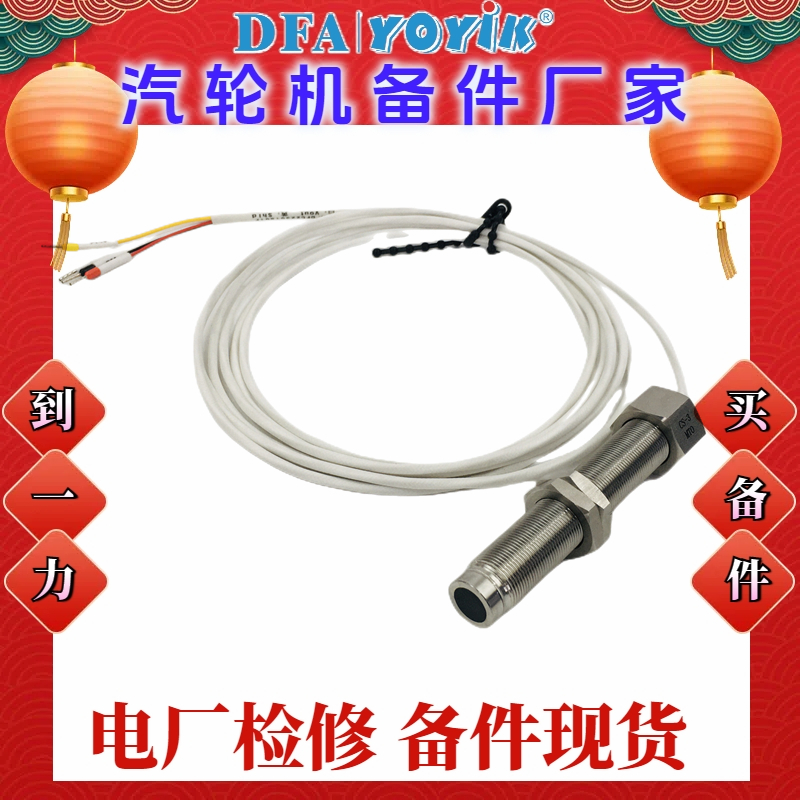

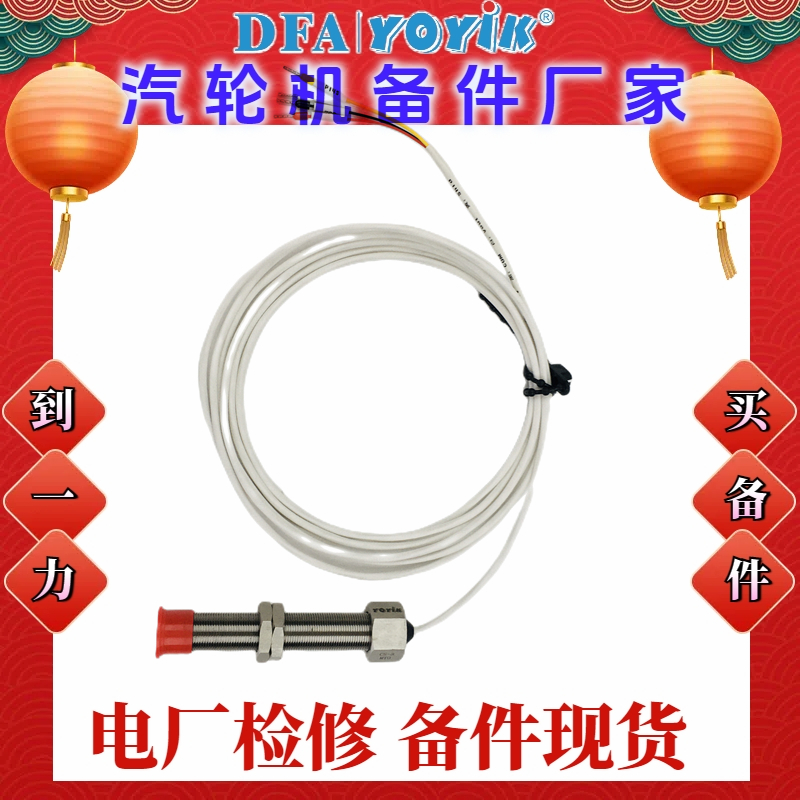

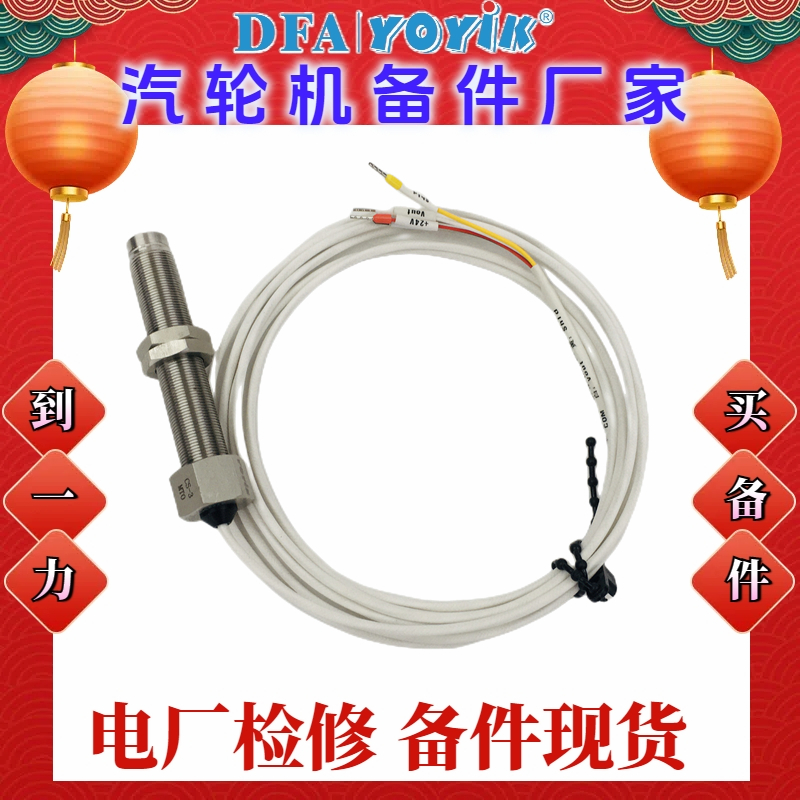

ZS-04转速传感器是为汽轮机订制的产品，采用电磁感应原理，输出与旋转机械转速成正比的频率信号。传感器外壳为不锈钢螺纹结构，内部密封，耐高温，引出线为专用金属屏蔽软导线，具有较强的抗干扰性能。
一、用途
适用于烟雾、油汽、水汽等恶劣环境中，30个测速齿以上的转速锁定。
二、技术参数
- 直流电阻：高阻型 470Ω～530Ω（15℃）。
- 转速范围：100～10000转/分。
- 输出信号：
- 当齿轮模数为4，齿数为60，传感器端面与齿顶间隙为1mm时：
- 转速：1000转/分，输出信号：>5Vp-p；
- 转速：2000转/分，输出信号：>10Vp-p；
- 转速：3000转/分，输出信号：>15Vp-p；
- 工作温度：-20℃～120℃。
- 传感器试验电压：5000V时，绝缘电阻不小于50MΩ。
- 齿轮材料：采用导磁率强的金属材料。
- 齿形：成渐开线齿形是合适的齿形。
- 齿轮模数：2～4。
- 齿宽b：大于5mm。
- 计算公式：
- 其中，m 为模数，z 为齿数，p 为节距，d 为节圆直径，h 为齿高。
- 执行标准：参照 JB/T 7814-2014。
三、外形及安装尺寸
- 直接连接式示意图：如图所示，传感器的外形尺寸包括铁芯、螺杆、锁紧螺母、接头和电缆。具体尺寸如下：
- 螺杆直径：M16×1
- 螺杆长度：6mm
- 传感器总长度：L（具体长度未在图中给出）
- 传感器直径：25mm
- 传感器长度：15mm
ZS-04转速传感器的详细技术规格和安装要求都在以上内容中，它适用于需要在恶劣环境中监测高速旋转机械的场合。
