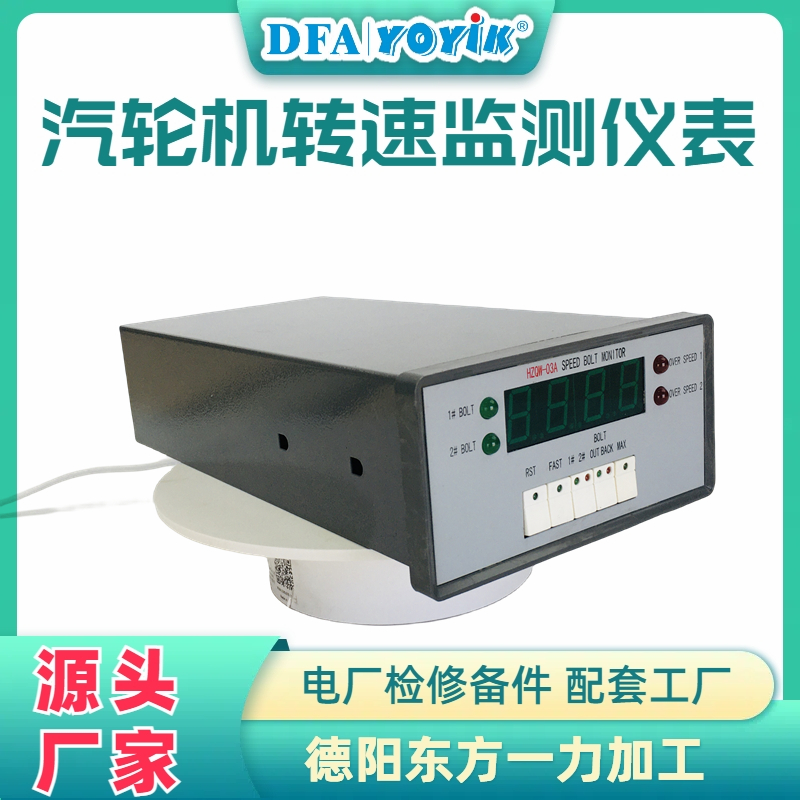

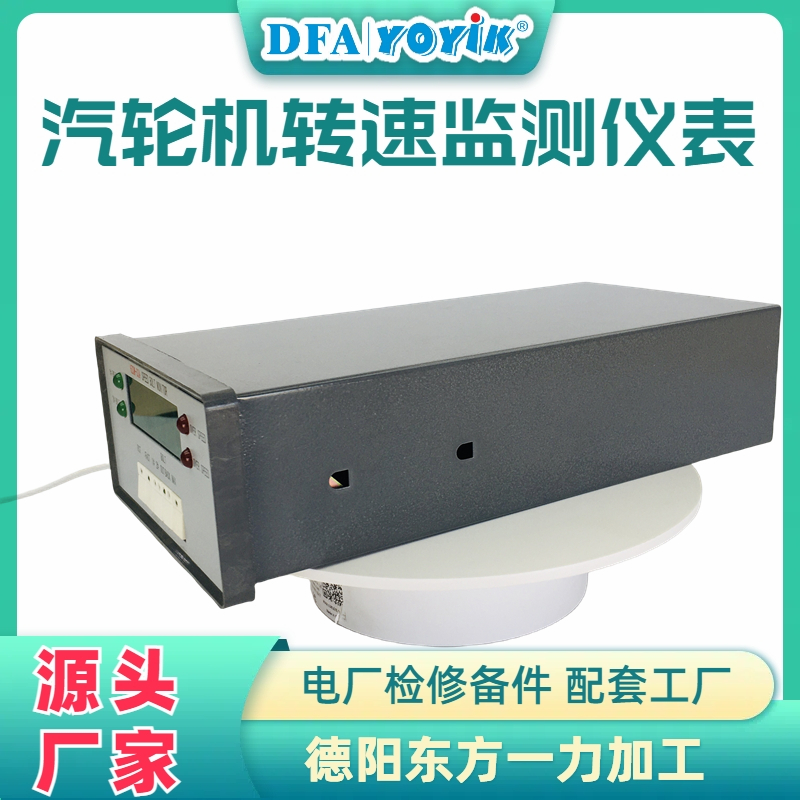

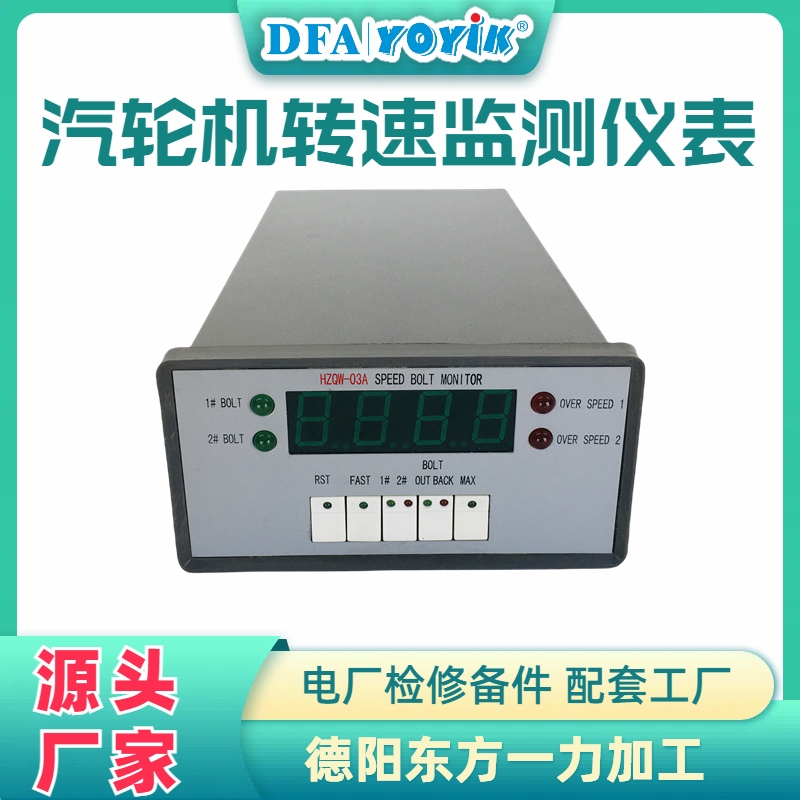

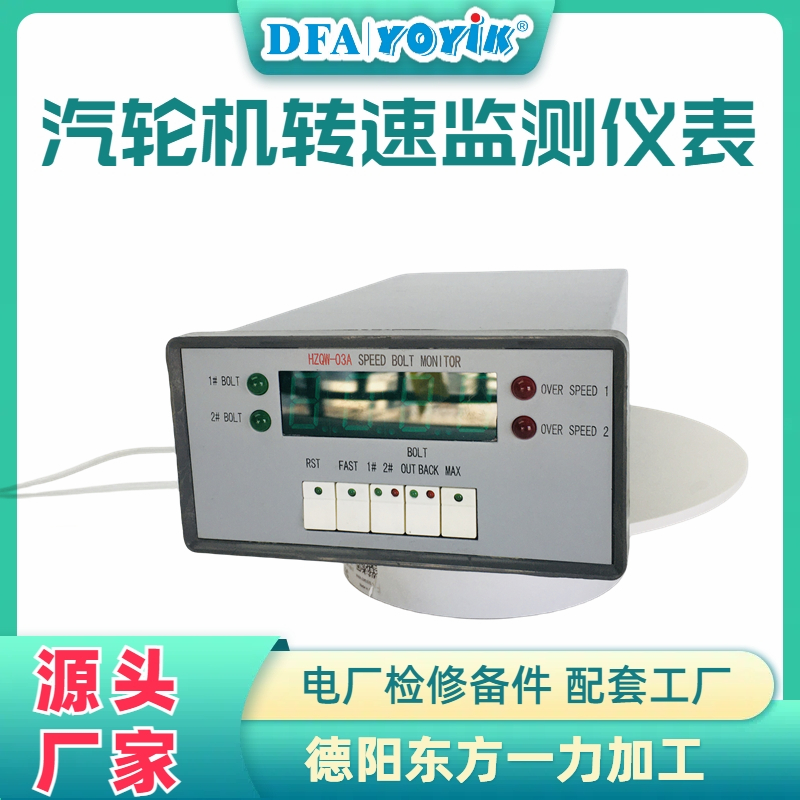

HZQS-02A汽轮机转速监测装置转速表采用的测量原理主要基于频率测量和周期测量两种方式。以下是其具体测量原理和工作过程：

测量原理

1. 传感器输入信号：
• HZQS-02A转速表支持多种传感器输入，包括磁阻式传感器、霍尔传感器等。这些传感器通常安装在旋转机械的测速盘附近，用于检测旋转部件的齿数变化。
• 测速盘齿轮齿数范围为1~120齿。
2. 频率测量法：
• 当旋转部件通过传感器时，传感器会产生脉冲信号。转速表通过测量单位时间内脉冲的数量（频率）来计算转速。
• 转速计算公式为：

转速 (rpm)=齿数60×脉冲频率​

3. 周期测量法：
• 除了频率测量，HZQS-02A还采用周期测量法，即测量相邻脉冲之间的时间间隔（周期）。
• 转速计算公式为：

转速 (rpm)=周期 (秒)×齿数60​

4. 两种测量方式的优势：
• 频率测量适用于高转速情况，测量速度快，精度高。
• 周期测量适用于低转速情况，能够更准确地测量低频信号。

工作过程

• 信号处理：传感器输出的脉冲信号经过前置放大器处理后，送入转速表的主芯片。
• 数据计算：转速表内部的单片微型计算机（如ARM芯片）根据输入信号采用频率或周期测量法计算转速。
• 显示与报警：计算得到的转速值通过LED显示屏显示，同时根据设定的报警值触发报警信号。
• 输出功能：转速表还提供4~20mA模拟量输出，可将转速数据传输到DCS或PLC系统。

特点

• 高精度测量：采用先进的单片微型计算机技术，确保测量精度可达±1rpm。
• 双报警功能：设有两个报警界限值，当转速超过设定值时，报警指示灯亮并输出开关信号。
• 多种显示功能：除了转速显示，还支持时钟显示，并能记录撞击子动作的转速和时间。
